Назначение

Трансляционный усилитель АА-35 (далее – усилитель или блок) предназначен для микширования и усиления звукового сигнала с целью его дальнейшей трансляции на громкоговорители.

К данному блоку может быть подключено до 5-ти источников аудио сигнала.

К блоку также можно подключить до 3-х микрофонов при установки в нужное положение соответствующих переключателей.

Уровни линейных и микрофонных входов регулируются при помощи ручек на передней панели.

Выходной каскад усилителей содержит трансформатор, который дополнительно повышает напряжение усиленного сигнала. Это необходимо для минимизации потерь в линии.

К высоковольтным выводам усилителя необходимо подключать только специализированные громкоговорители, содержащие трансформатор.

Кроме высоковольтных, усилитель также имеет “низкоомные” выводы, для подключения стандартных акустических систем.

Регулировка усиления осуществляется  при помощи регулятора на передней панели блока.

Питание усилителя осуществляется от переменного напряжения 220В.Конструктивно блок выполнен в настольном исполнении.

Основные органы управления и коммутации

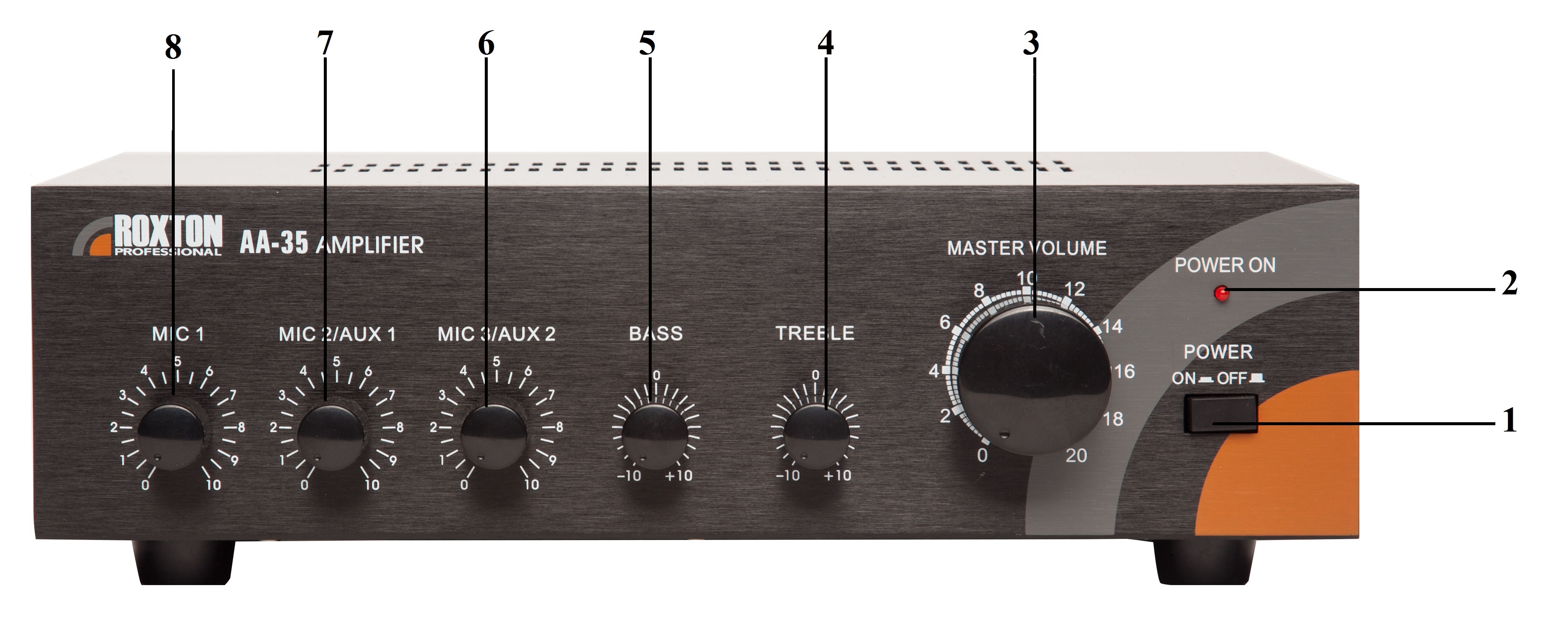

Передняя панель

1. Кнопка POWER (СЕТЬ) - Нажатие этой кнопки в положение ON включает данное устройство.
2. Светодиод POWER ON - Светодиод загорается при включении питания.
3. Регулятор MASTER (основной) - Этот регулятор используется для настройки громкости конечного звука.
4. Регулятор TREBLE - При помощи данного регулятора можно корректировать амплитудно-частотную характеристику сигнала в области высоких частот. Глубина регулировки ± 10 дБ.
5. Регулятор BASS - При помощи данного регулятора можно корректировать амплитудно-частотную характеристику сигнала в области низких частот. Глубина регулировки ± 10 дБ.
6. Регулятор уровня сигнала универсального входа MIС 3/AUX2 - При помощи данного регулятора осуществляется регулировка уровня сигнала, подаваемого на вход MIC 2/AUX.
7. Регулятор уровня сигнала универсального входа MIС 2/AUX1 - При помощи данного регулятора осуществляется регулировка уровня сигнала, подаваемого на вход MIC 2/AUX.
8. Регулятор уровня сигнала микрофонного входа MIС 1 - При помощи данного регулятора осуществляется регулировка уровня сигнала, подаваемого на вход MIC 1.

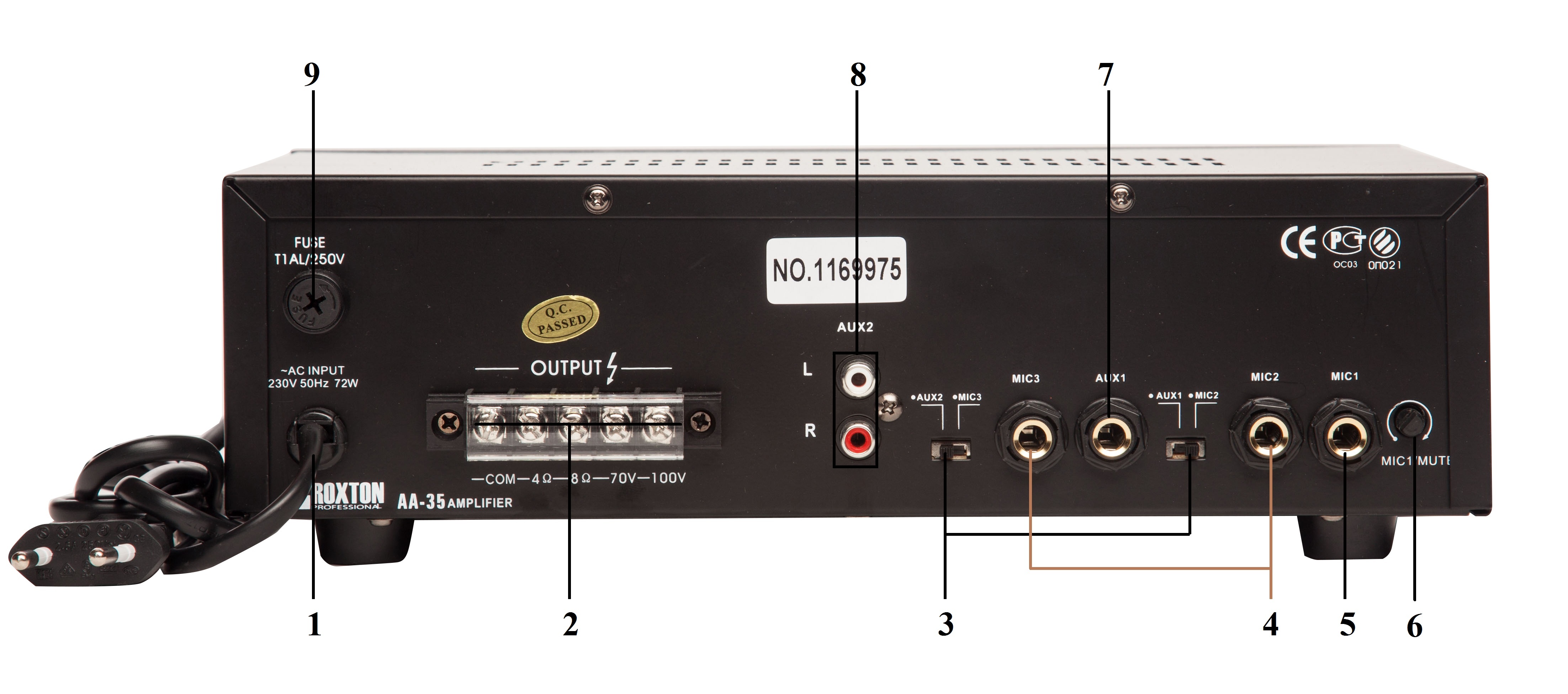

Задняя панель

1. Шнур питания AC INPUT - Шнур для подключения к сети переменного тока.
2. Клеммы подключения громкоговорителей - К данным клеммам подключается трансляционная линия с громкоговорителями. Воз- можны 5 вариантов подключения громкоговорителей: низкоомное (4 Ом); низкоомное (8 Ом); трансляционная линия 70 В; трансляционная линия 100 В; трансляционная линия 30 В. Для подключения трансляционной линии 30 В необходимо использовать клеммы «100 В» и «70 В». В остальных случаях применяется клемма «COM» в сочетании с одной из нижеперечисленных: «4 Ом», «8 Ом», «70 В», «100 В».
3. Коммутаторы входа  AUX2/MIС 3, AUX1/MIС 2 - При помощи данных переключателей выбирается вход, с которого сигнал будет поступать в устройство. Переключатели позволяет выбрать входы AUX2 или MIС 3, AUX1 или MIС 2 . Уровень сигнала, поступающий на данные входы, выставляется при помощи регуляторов уровня сигнала входа AUX2/MIС 3, AUX1/MIС 2 на передней панели усилителя.
4. Микрофонные входы MIC 2/3 - К данным разъемам (TS 6.35), подключаются динамические микрофоны. Уровень сигнала, поступающего на данные входы, выставляется при помощи соответствующих регуляторов уровня сигнала AUX2/MIС 3, AUX1/MIС 2 находящихся на передней панели усилителя.
5. Микрофонный вход MIC 1 - Разъем (TS 6.35) для подключения приоритетного микрофона. Сигнал, поданный на входе MIC1 подавляет все остальные (если активирован регулятор 6 «MUTE» на задней панели) или смешивается с ними.
6. Регулятор приоритета MIC1 MUTE - Регулятор управляет уровнем входного сигнала, поданного на приоритетный вход MIC1 по отношению к остальным входам. В крайнем правом положении сигнал на входе MIC1 подавляет все остальные.
7. Вход AUX1 - Разъем (TS 6.35) для подключения аудио источников.Перед его использованием необходимо поставить переключатель 3 в левое положение.
8. Вход AUX2 - Разъем RCA для подключения аудио источников. Перед его использованием необходимо поставить переключатель 3 в левое положение. Два сигнала стерео от источника микшируются в один сигнал моно.
9. Крышка предохранителя - В этом держателе установлен предохранитель переменного тока. При перегорании последнего, замените предохранителем того же типа. При продолжительном выгорании обратитесь в службу ремонта.

Порядок включения

1. Перед подключением устройства к питающей сети переведите выключатель пита- ния в положение OFF, а регуляторы громкости в положение минимального уровня.
2. Убедитесь, что источники сигналов и громкоговорители подключены к устройству правильно.
3. Нажмите кнопку включения питания. После этого начнет светиться индикатор POWER, устройство готово к работе.
4. Установите требуемый уровень громкости для каждого источника сигнала, уровень громкости выходного сигнала и, если необходимо, настройте тембр.

Подключение громкоговорителей

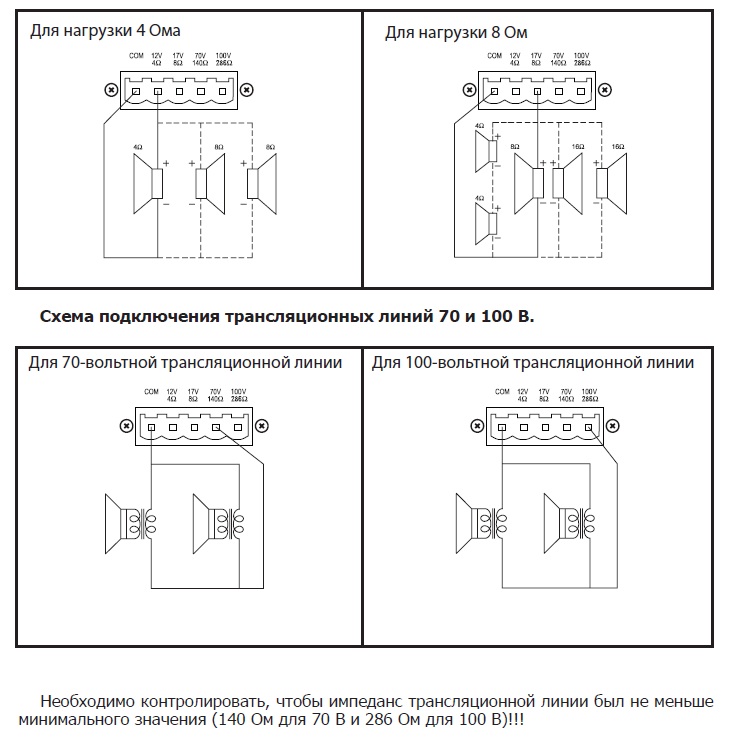

        Схема подключения низкоомной нагрузки 4 и 8 Ом
