Назначение
Проигрыватель компакт-дисков Т-6221 (далее – блок) входит в состав системы оповещения “ITC-ESCORT” и используется для построения систем автоматического аварийного оповещения и музыкальной трансляции на базе дополнительного оборудования.
Данный блок отвечает за воспроизведение звуковой информации в CD/mp3 форматах на CD-носителях.
Блок снабжен многофункциональным дисплеем для отображения информации и навигационными кнопками для управления.
Блок автоматически включается при подаче питания.
Питание данного блока осуществляется от переменного напряжения 220В.
Конструктивно блок выполнен в рэковом 19’ корпусе, предназначенном для монтажа в стандартный электротехнический шкаф.
Основные органы управления и коммутации

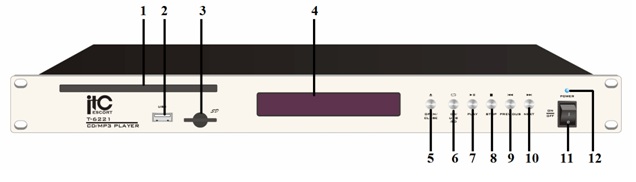

Передняя панель
-
Поднос диска - На поднос может быть загружен только один диск рабочей стороной вниз.
-
Разъем - для подключения flash карты.
-
Разъем - для подключения SD карты.
-
многофункциональный дисплей – Отражает состояние блока и информацию о диске.
-
Кнопка OPEN/CLOSE - Используется для приема и извлечение диска. Воспроизведение начинается автоматически.
-
Кнопка ВЫБОРА- Используется для быбора CD, Flash или SD карты.
-
Кнопка PLAY/PAUSE - Используется для включения/временной приостановки воспроизведения. Повторное нажатие этой кнопки возобновляет воспроизведение.
-
Кнопка STOP/return - Используется для полной остановки музыкальной трансляции.
-
Кнопка PREVIOUS - Используется для возврата к началу предыдущего звукового файла.
-
Кнопка NEXT – используется для перехода к началу следующего звукового файла.
-
Кнопка POWER (СЕТЬ) - Нажатие этой кнопки в положение ON включает данное устройство.
-
Индикатор включения питания - индикатор загорается при включении питания.

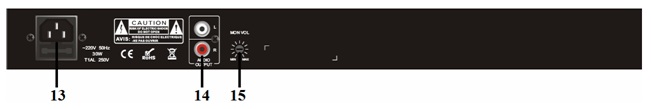

Задняя панель
-
Разъем питания - Гнездо для подключения шнура сети переменного тока.
-

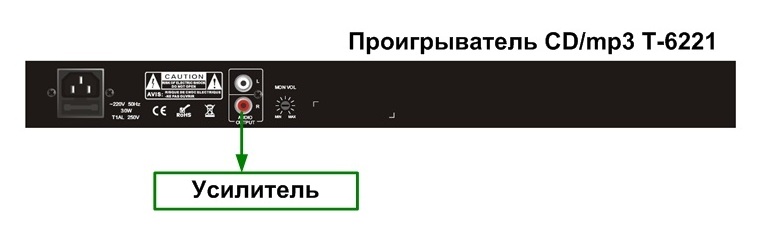

Разъемы AUDIO out – Линейные выходы L и R (RCA).
-
Регулятор громкости – Предназначен для изменения уровня громкости.

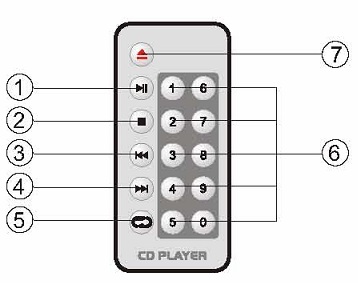

Пульт управления
-
Кнопка Play/Pause- воспроизведение, пауза, подтверждение, применение.
-
Кнопка Stop –остановка.
-
Кнопка Last -предыдущий трек.
-
Кнопка Next -следующий трек.
-
Кнопка Mode- функция выбора трека при помощи кнопок.
-
Кнопки 0-9 -кнопки выбора треков.
-
Кнопка Eject -прием/извлечение диска.
Технические характеристики
|
Напряжение питания
|
220 (+10% -15%) В АС, 50 Гц
|
|
Потребляемая мощность
|
30 Вт
|
|
Выходной уровень/сопротивление
|
500мВ/1кОм
|
|
Температура функционирования
|
+10°C +40°C
|
|
Относительная влажность
|
Не более 90 %
|
|
Габаритные размеры
Высота в Unit (1 Unit = 44 mm)
|
484*220*44 мм
1
|
|
Вес
|
3,6 кг
|

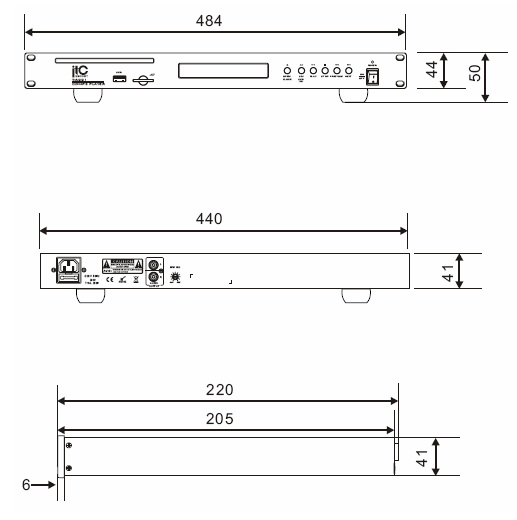

Габаритные установочные размеры
