Назначение

Удаленная микрофонная консоль SR-100 предназначена для работы в составе систем оповещения, совместно с цифровой комбинированной системой РАС-5000 или с цифровой системой IPC-System (SM- 100, SI-100, SP-100). К контроллеру SI-100, может быть подключено до 8 таких консолей, каждая из которых работает по своему приоритету. При помощи микрофонной консоли осуществляется трансляция сигналов привлечения внимания и звукового сообщения в любую из выбранных зон. Для увеличения зональности используется клавиатура расширения SR-100KR.

Функционирование

• Управление 24 зонами.

• Возможность расширения до 160 зон (для IPC-System).

• Возможность расширения до 120 зон (для РАС-5000).

• Встроенный генератор сигнала гонг.

• Мониторинг любой зоны трансляции.

• Контроль неисправности.

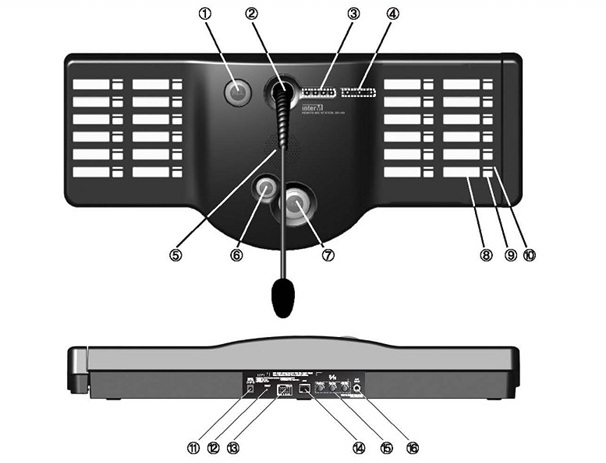

Передняя и задняя панель

1. КНОПКА ALL – Используется для выбора всех зон.

2. КОНДЕНСАТОРНЫЙ МИКРОФОН – Конденсаторный микрофон на гусиной шее.

3. ИНДИКАТОР УРОВНЯ – Используется для отображения уровня звука (шкала от -13дБ до 3 дБ).

4. ИНДИКАТОРЫ СОСТОЯНИЯ

POWER/FAULT – Индикация подачи питания или неисправности.

BUSY – Индикация занято, означает, что канал занят более высоким приоритетом.

MON – Индикация включения/выключения монитора.

5. МОНИТОРНЫЙ  ГРОМКОГОВОРИТЕЛЬ  –  Используется  для  контрольного  прослушивания собственных речевых сообщений.

6. КНОПКА ВКЛЮЧЕНИЯ МОНИТОРА – Используется для включения/отключения мониторного громкоговорителя.

7. КНОПКА TALK – Используется для подключения выбранных зон и начала сообщения.

8. ТАБЛИЧКИ  ДЛЯ  НАИМЕНОВАНИЯ  ЗОН  –  Используются  для  визуального  отображения наименования зон (или любой другой служебной информации).

9. КНОПКИ ВКЛЮЧЕНИЯ ЗОН – Используются для включения/отключения выбранных зон.

10. ИНДИКАТОРЫ СОСТОЯНИЯ ЗОН - Используются для отображения состояния включения/отключения выбранных зон.

11. РАЗЪЕМ DC 12V – Используется для подключения адаптера 12В.

12. КНОПКА  RESET  –  Используется  для  перезапуска  консоли,  в  случае  инициализации  или зависания.

13. АДРЕСНАЯ ПАНЕЛЬ – Используется для установки адресов.

14. ТЕРМИНАЛ АУДИО, ВХОДНЫХ, ВЫХОДНЫХ ДАННЫХ (RJ-45) – Используется для передачи сигналов управления, а также передачи звука в систему.

15. РЕГУЛЯТОРЫ  УРОВНЯ  MON/MIC/AUX–  Используется для установки необходимого уровня звука на встроенном мониторе, микрофоне, дополнительном внешнем источнике.

16. РАЗЪЕМ  AUX  INPUT  (RCA)  –  Используется  для  подключения  внешнего  дополнительного источника звука.

Работа

1. К блоку SI-100 можно подключить 8 микрофонных консолей.

2. К блоку PAC-5000 можно подключить 4 микрофонные консоли.

3. В обычном режиме, при помощи данной микрофонной консоли, можно управлять 24 зонами (каналами). В режиме расширения 120 зонами (каналами), для РАС-5000 и 160 для IPC-System. Для расширения к консоли, необходимо подключить клавиатуру расширения KEY PAD (SR-100KR). Для добавления 96 зон, к основной базе подключается 8 таких клавиатур.

4. Консоли работают по приоритетам. Наивысший приоритет имеет консоль RM1.

5. Микрофонная консоль может функционировать без дополнительного источника питания, при условии, что она подключена одна, используется не более 24 зон и расстояние до блока не более 50м.

6. Каждая микрофонная консоль должна иметь свой адрес и должна подключаться к своему входу. Адреса не должны пересекаться.

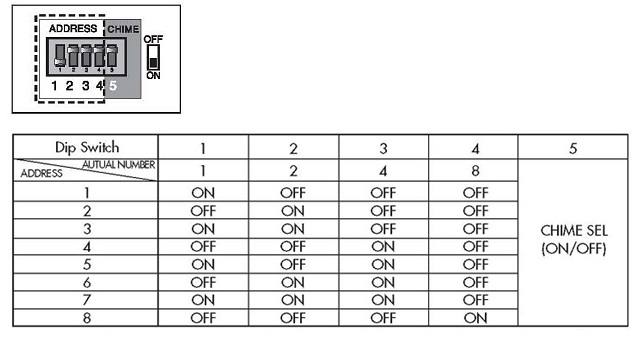

7. Установка адресов изображена на рис. ниже. Для установки номера консоли  используются первые 4 свитча. 5 свитч используется для включения сигнала привлечения внимания перед началом сообщения.

8. Для включения нужных зон, их необходимо вначале выбрать при помощи кнопок поз.9, а затем нажать кнопку TALK поз. 7. Для завершения передачи сообщения, повторно нажмите кнопку TALK. Отключение происходит при длительном удержании данной кнопки.

9. Отрегулируйте уровень громкости микрофона при помощи регуляторов поз. 15.

10. Для регулировки уровней громкости, удобно использовать встроенный монитор.

11. Дополнительный источник, подключаемый к консоли, микшируется с микрофонным сигналом, для настройки уровней, пользуйтесь регуляторами уровня.

12. Для перезапуска или инициализации, не следует отключать питание, пользуйтесь кнопкой RESET.

Подключение клавиатуры расширения SR-KR

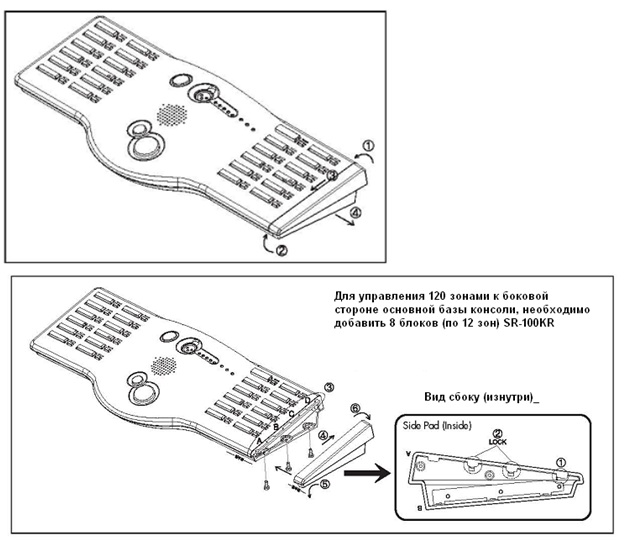

Диаграммы подключения клавиатуры расширения SR-100KR к основной консоли изображены ниже: Первоначально необходимо отвинтить 3 винта снизу, далее следовать картинке.

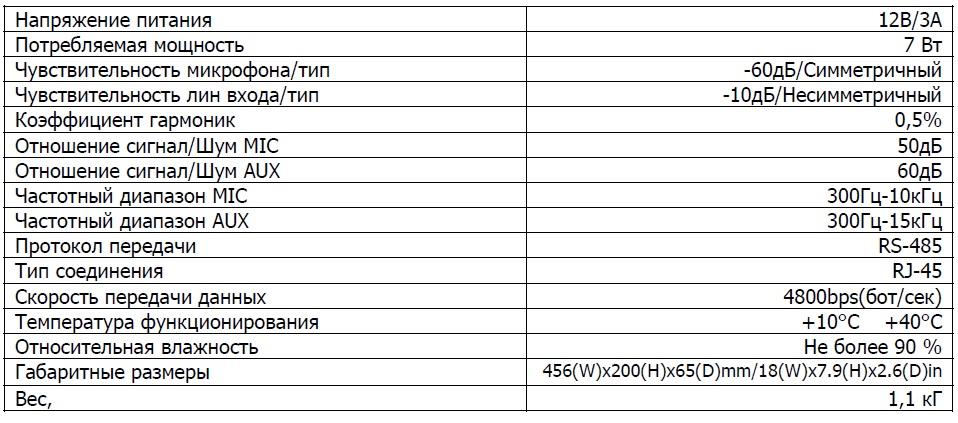

Технические характеристики

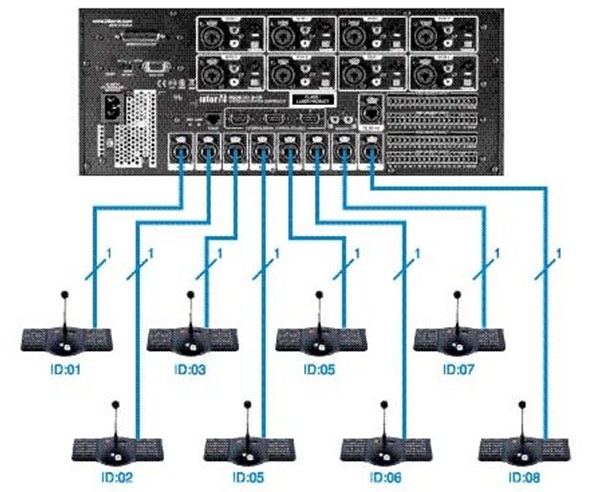

ПОДКЛЮЧЕНИЕ SR-100 К SI-100

1. Подключите консоль SR-100 к блоку SI-100, кабелем UTP-5 категории.

2. Установите адрес консоли (установку адреса необходимо осуществлять при отключенном питании). ВНИМАНИЕ: Питание на консоль кроме адаптера, поступает с блока SI-100, по кабелю данных.

3. Установка адресов, см. стр. 17, пп. 7.

4. Использование адаптера, см. стр. 17, пп. 5.
